Maschinen-Tischspanner 310 mm
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
50,00 CHF*
64,60 CHF*
(22.6% gespart)
|
| Bis 23 |
45,00 CHF*
64,60 CHF*
(30.34% gespart)
|
| Ab 24 |
40,00 CHF*
64,60 CHF*
(38.08% gespart)
|
Produktnummer:
14-GRI13

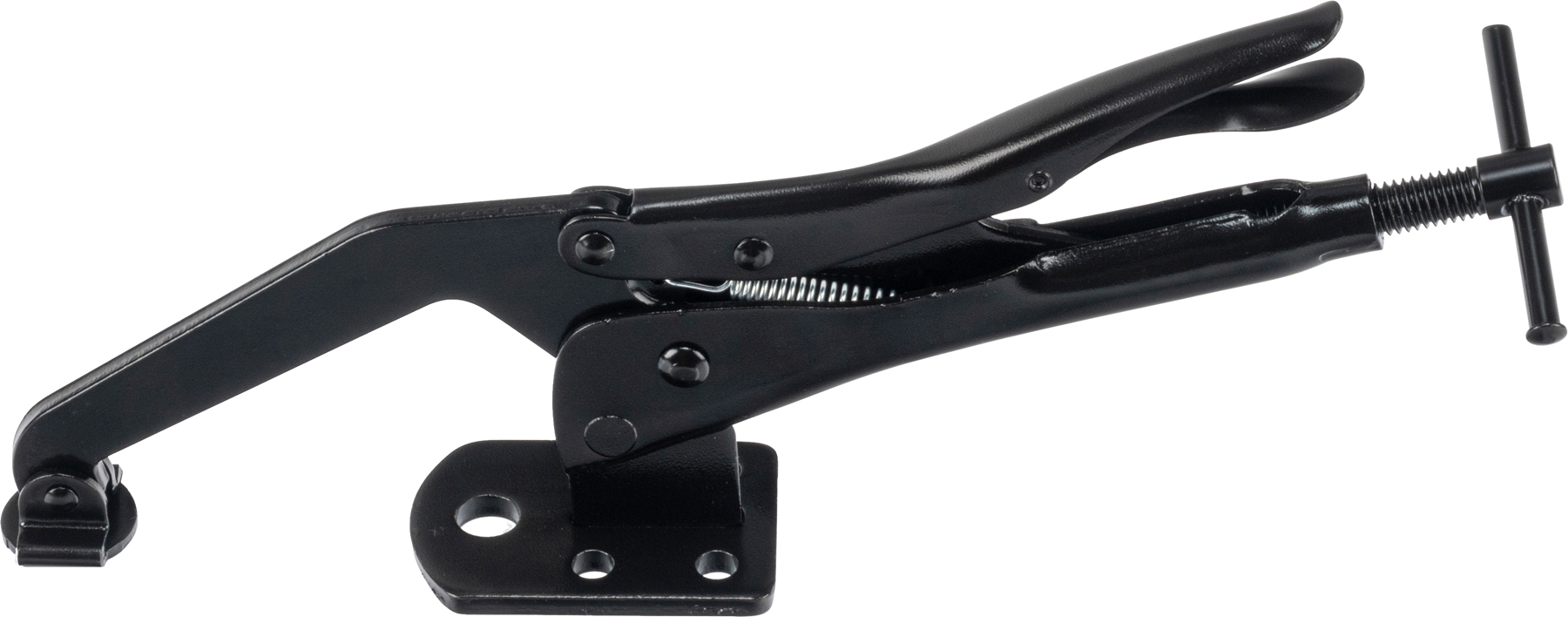

Produktinformationen "Maschinen-Tischspanner 310 mm"
Schwarz einbrennlackiert, zum schnellen Spannen von Werkstücken an Werkzeugmaschinen, Bohrständern etc. mit T-Nuten, Momentauslösung durch einfachen Fingerdruck, 360° drehbar
- Aufnahmebohrungen zur Befestigung an Tischen, Werkbänken und mit T-Nutensteinen
- Schnell-Lösehebel für schnelles Spannen und Öffnen, Ideal für wiederholtes Spannen
- T-Griff zur schnellen und einfachen Einstellung der Spannkraft
- bewegliche Klemmbacke für beschädigungsfreies Fixieren von Werkstücken

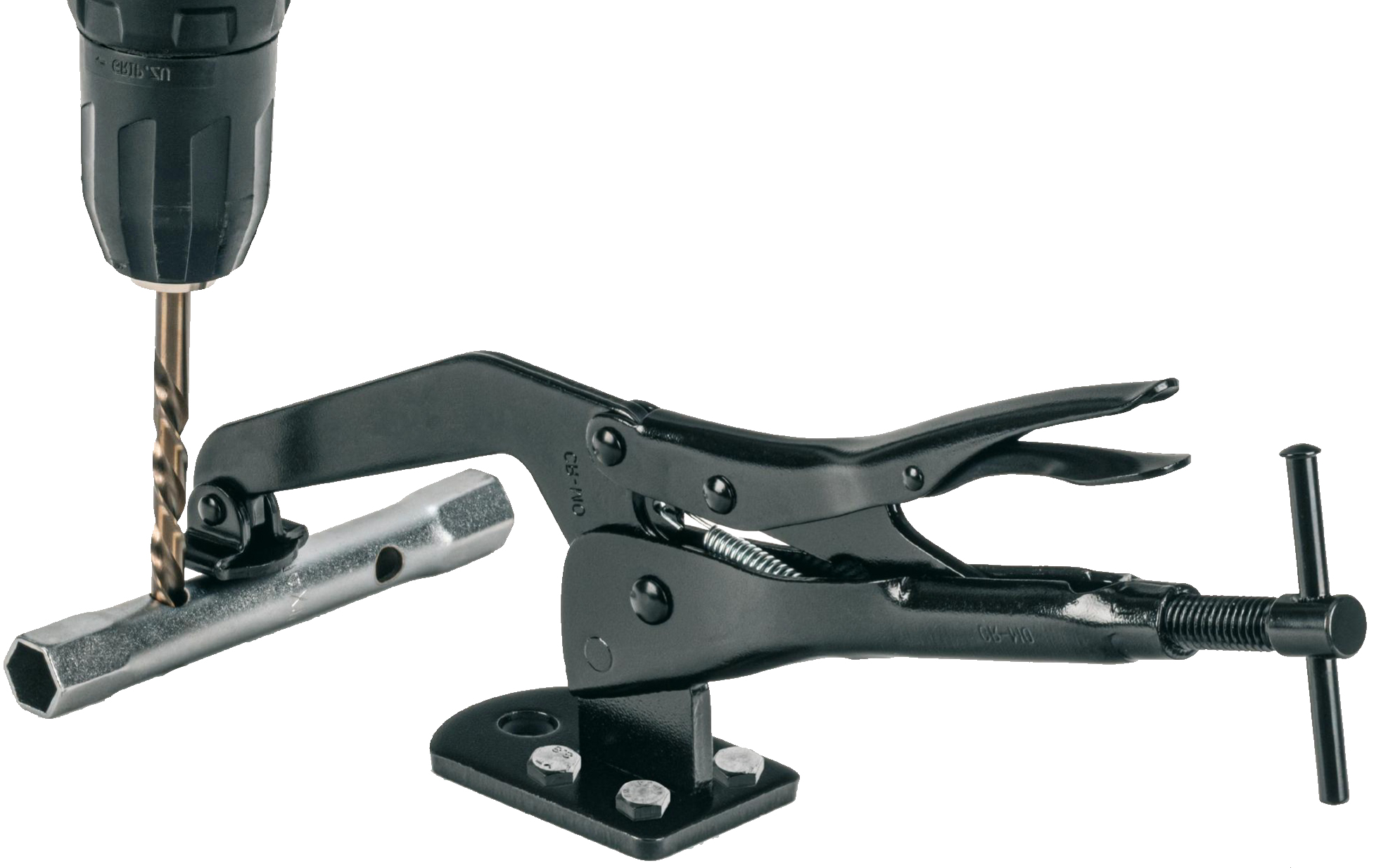

- zum Bohren, leichten Fräsen, Schweissen, Kleben, Schnitzen u.a.
Anmelden
Accessory Items
T-Nutensteine, ohne Schrauben
5,00 CHF*
Typ
310
312
314
316
318
D = Schraubengrösse
M8x10
M10x12
M10x14
M10x16
M10x18
A = Nutenbreite
9.5 mm
11.7 mm
13.7 mm
15.7 mm
17.7 mm
E = Länge / Breite
15 mm
18 mm
22 mm
25 mm
28 mm
H = Gesamthöhe
12 mm
14 mm
16 mm
18 mm
20 mm
K = Nutenhöhe
6 mm
7 mm
8 mm
9 mm
10 mm
Accessory Items
Tipp
Waagrechtspanner AMF 7683
35,00 CHF*
Waagrechtspanner mit offenem Haltearm und waagrechtem Fuss, verzinkt und passiviert. Niete aus rostfreiem Stahl, die bei den Grössen 2 bis 6 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit grosser Handauflage und weicher Komponente. Verliersicherung für die Andrückschraube am Spannarm-Ende.
Art.-Nr.
Grösse
F1 kN
F2 kN
Höhe
Länge
Schraube
14-AMF7683-0
0
0.25
0.4
23 mm
79 mm
M4x25
14-AMF7683-1
1
0.8
1.1
30 mm
119 mm
M5x30
14-AMF7683-2
2
1
1.2
44 mm
162 mm
M6x35
14-AMF7683-3
3
1.8
2.5
48 mm
206 mm
M8x45
14-AMF7683-4
4
2
3
74 mm
281 mm
M8x65
Tipp
Senkrechtspanner AMF 7680
42,00 CHF*
Senkrechtspanner mit offenem Haltearm und waagrechtem Fuss, verzinkt und passiviert. Niete aus rostfreiem Stahl, die bei den Grössen 2 bis 6 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit grosser Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz, Verliersicherung für die Andrückschraube am Spannarm-Ende.
Art.-Nr.
Grösse
F1 kN
F2 kN
Höhe
Länge
Schraube
14-AMF7680-1
1
0.8
1.1
98 mm
60 mm
M5x30
14-AMF7680-2
2
1
1.2
129 mm
78 mm
M6x38
14-AMF7680-3
3
1.4
2.5
186 mm
112 mm
M8x45
14-AMF7680-4
4
2
3
220 mm
140 mm
M8x65
14-AMF7680-5
5
3
5
282 mm
195 mm
M12x80
