Sicheres Spannen und Fixieren von Werkstücken auf Bohr- und Messmaschinen, Standard Ausführung, Spannsystem mechanisch, manuell betätigt.Technische Details: Grundkörper aus Spezialguss Befestigungsmöglichkeiten seitlich und stirnseitig Lange Führung der beweglichen Backe auch im äusseren Spannbereich Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke Spannbacken umkehrbar: eine Seite glatt bzw. mit Längs- und Querprismen, eine Seite gerillt, beidseitig geschliffen Vorteile: Niedere stabile Ausführung mit Gewindespindel Ganzer Spannbereich durch Drehen überbrückbar   Grösse Backenbreite Spannweite Backenhöhe Länge Höhe Gewicht 1   90 mm   90 mm 25 mm 356 mm 60.0 mm   5.500 kg 2 110 mm 130 mm 32 mm 470 mm 72.5 mm   9.500 kg 3 135 mm 160 mm 40 mm 550 mm 80.5 mm 13.500 kg 4 160 mm 220 mm 50 mm 692 mm 95.5 mm 25.000 kg

Sicheres Spannen und Fixieren von Werkstücken auf Bohr- und Messmaschinen. Standard Ausführung, Spannsystem mechanisch, manuell betätigt.Technische Details: Grundkörper aus Grauguss Bewegliche Backe, seitlich geführt Feste Spannbacke mit drei Vertikalprismen und einem Horizontalprisma Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke Backen und Spindel brüniert   Vorteile: Abdeckung der Gewindespindel durch Schutzhülse Ganzer Spannbereich durch Drehen überbrückbar Gleichbleibende Baulänge, Spindel bewegt sich geschützt im Griff Solide und handliche Ausführung   Grösse Backenbreite Spannweite Backenhöhe Länge Höhe Gewicht 1   80 mm   70 mm 30 mm 234 mm 58.0 mm 3.600 kg 2 100 mm   92 mm 30 mm 272 mm 63.5 mm 4.300 kg 3 120 mm 110 mm 30 mm 345 mm 63.5 mm 6.300 kg 4 150 mm 125 mm 30 mm 378 mm 65.0 mm 8.100 kg

Die Drehklammer verbindet das Beste aus zwei sinnvollen Ergänzungen für den HEUER Schraubstock: Einerseits der Drehteller, mit dem man den Schraubstock 360° in einer Ebene frei drehen kann. Durch die robuste Arretierung mit einem kleinem Spindel­schlüssel nach ­bewährtem HEUER-­Prinzip lässt sich die Drehklammer wie auch der Drehteller exakt an der gewünschten Position fest und sicher arretieren. Andererseits die Tischklammer, um den Schraubstock flexibel an ­jeder Arbeitsplatte mit bis zu 60 mm ­Plattenstärke zu befestigen – ohne Bohren von Löchern, beschädigungsfrei und schnell. Dies schafft Platz auf der ­Arbeitsfläche und vermeidet aufwändiges Montieren und Demontieren des ganzen Schraubstocks an der Werkbank. Mit der Drehklammer erweitert man mit nur einem Zubehör den Schraubstock gleich um zwei äusserst hilfreiche Funktionen für den täglichen Einsatz. Die besonders positiven Eigenschaften entsprechen den beiden Einzelprodukten. Wie auch der Drehteller hat die Drehklammer eine geschlossene Aufnahmeplatte. Diese verhindert das Eindringen von Schmutz und Schleifspänen in die Führung. Drehkranz und Aufnahmeplatte fassen exakt ineinander und garantieren so eine präzise Führung. Die Führungsflächen sind selbstverständlich bearbeitet, um einen möglichst widerstandsfreien Betrieb zu gewährleisten.

Dank dem Drehteller lässt sich der Schraubstock um 360° in einer Ebene frei drehen. Genau in die Position, die Sie zur Bearbeitung des Werkstücks benötigen. Durch die robuste Arretierung mit kleinem Spindelschlüssel nach bewährtem HEUER-Prinzip lässt sich der Drehteller – und damit der Schraubstock – exakt an der gewünschten Position fest und sicher arretieren.  Die besonders positiven Eigenschaften sind konstruktionsbedingt. Denn der Drehteller hat eine geschlossene Aufnahmeplatte. Diese verhindert das Eindringen von Schmutz und Schleifspänen in die Führung. Stahlgeschmiedeter Drehkranz und Aufnahmeplatte fassen exakt ineinander und garantieren so eine präzise Führung. Die Führungsflächen sind selbstverständlich bearbeitet, um einen möglichst widerstandsfreien Betrieb zu gewährleisten.       Der Drehteller ist besonders flach konstruiert, dabei aber äusserst stabil. Den Drehteller gibt es für alle HEUER Schraubstockgrössen.

Der HEUER Schraubstock ist ein echtes Qualitätswerkzeug. Ganz aus Stahl geschmiedet, garantiert unzerbrechlich. Durch seine hochwertigen Einzelelemente überzeugt er in seiner Gesamtheit durch Zuverlässigkeit, Langlebigkeit und Präzision. Um allen Anforderungen der Praxis gerecht zu werden, liefern wir unsere bekannten stahlgeschmiedeten Bankschraubstöcke "Heuer" auch in einer Sonderausführung mit auswechselbaren, angeschraubten Spannbacken. Der HEUER Schraubstock besteht aus mehreren gesenkgeschmiedeten Einzelteilen. Die Vorderbacke wird mit der Führungsschiene und die Hinterbacke mit den Laschen verschweisst. So entsteht das patentierte, nach vorn öffnende System des Erfinders Josef Heuer. Diese oberflächengehärteten Backen haben eine geriffelte und eine glatte Seite. Sie sind wend- und austauschbar. Die Gewinde sind in den Vorsatzbacken eingebracht. Damit wird bei einer eventuellen Beschädigung der Spannbacken nicht der wertvolle Schraubstock selbst unbrauchbar.

Der HEUER Schraubstock ist ein echtes Qualitätswerkzeug. Ganz aus Stahl geschmiedet, garantiert unzerbrechlich. Durch seine hochwertigen Einzelelemente überzeugt er in seiner Gesamtheit durch Zuverlässigkeit, Langlebigkeit und Präzision.       Die gesenkgeschmiedeten Spann- und Rohrspannbacken machen unser Flaggschiff derart robust, dass wir seine Unzerbrechlichkeit garantieren können! Dieser Schraubstock besteht aus mehreren gesenkgeschmiedeten Einzelteilen. Die Vorderbacke wird mit der Führungsschiene und die Hinterbacke mit den Laschen verschweisst. Aufgrund der schlanken, im Gesenk geschmiedeten Führungsschiene bietet er eine grosse Tiefspannmöglichkeit. Die doppelte, innenliegende Prismenführung ist vor Beschädigung und Verschmutzung bestens geschützt. Grosse, allseitig bearbeitete Führungsflächen garantieren einen stetig präzisen, leichtgängigen Lauf der Führungsschiene, unablässig beim exakten Einspannen von empfindlichen Werkstücken.       Ein weiteres Plus ist die geschützte Präzisionsspindellagerung, die abgedeckte Spindel mit zweigängigem Trapezgewinde, sowie die einfach nachstellbare, zentrische Führung. Diese Konstruktion ist für die hohe Präzision massgebend. Die vernieteten Sicherungsringe am Spindelschlüssel aus Stahl geben dabei die notwendige Sicherheit. Ein Amboss ist in die Hinterbacke integriert.       Der HEUER Schraubstock ist aufgrund seiner hochwertigen und durchdachten Verarbeitung ein Musterbeispiel an Zuverlässigkeit und Langlebigkeit. Ideal für den rauen Werkstattbetrieb. Eben "Made in Germany".Datails im Überblick: Verzinkter Spindelschlüssel mit vernieteten Sicherungsringen aus Stahl Gesenkgeschmiedete Vorderbacke Geschützte Präzisionsspindellagerung Oberflächengehärtete Spannbacken Schlanke, aber stabile Führungsschiene (im Gesenk geschmiedet) bietet grosse Tiefspannmöglichkeit Hohe und optimal verteilte Spannkraft durch zentrisch angeordnete, gut geschützte Spindel mit doppelgängigem Trapezgewinde für schnelles Öffnen und Schliessen Serienmässig angeschmiedete Rohrspannbacken Gesenkgeschmiedete Hinterbacke mit formoptimiertem Amboss Angeschmiedete kräftige Spindelmutter Gesenkgeschmiedete Führungslaschen Über eine zentrale Schraube nachstellbare Führung Doppelte, innenliegende Prismenführung, dadurch keine Verschmutzung und Beschädigung. Grosse, allseitig bearbeitete Führungsflächen garantieren Präzision und lange Lebensdauer

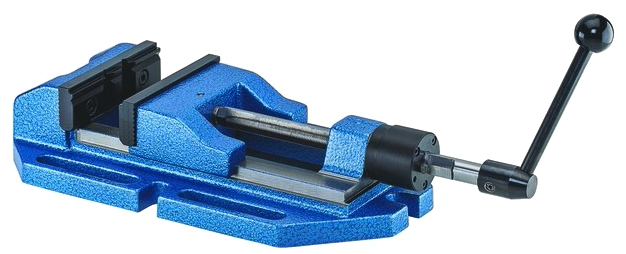

Sicheres Spannen und Fixieren von Werkstücken auf Bohr- und Messmaschinen. Zum schnellen Spannen und Entspannen, insbesondere bei Werkstück-Serienbearbeitung. Schnellspann-Schraubstock, Spannsystem mechanisch, manuell  betätigt.Technische Details: Grundkörper aus Spezialguss Befestigungsmöglichkeiten seitlich und stirnseitig Lange Führung der beweglichen Backe auch im äusseren Spannbereich Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke Spannbacken umkehrbar: eine Seite glatt bzw. mit Längs- und Querprismen, eine Seite gerillt, beidseitig geschliffen   Vorteile: Einhandbedienung Formschlüssige Verriegelung   Grösse Backenbreite Spannweite Backenhöhe Länge Höhe Gewicht 2 110 mm 130 mm 32 mm 510 mm 72.5 mm   9.500 kg 3 135 mm 160 mm 40 mm 587 mm 80.5 mm 13.500 kg

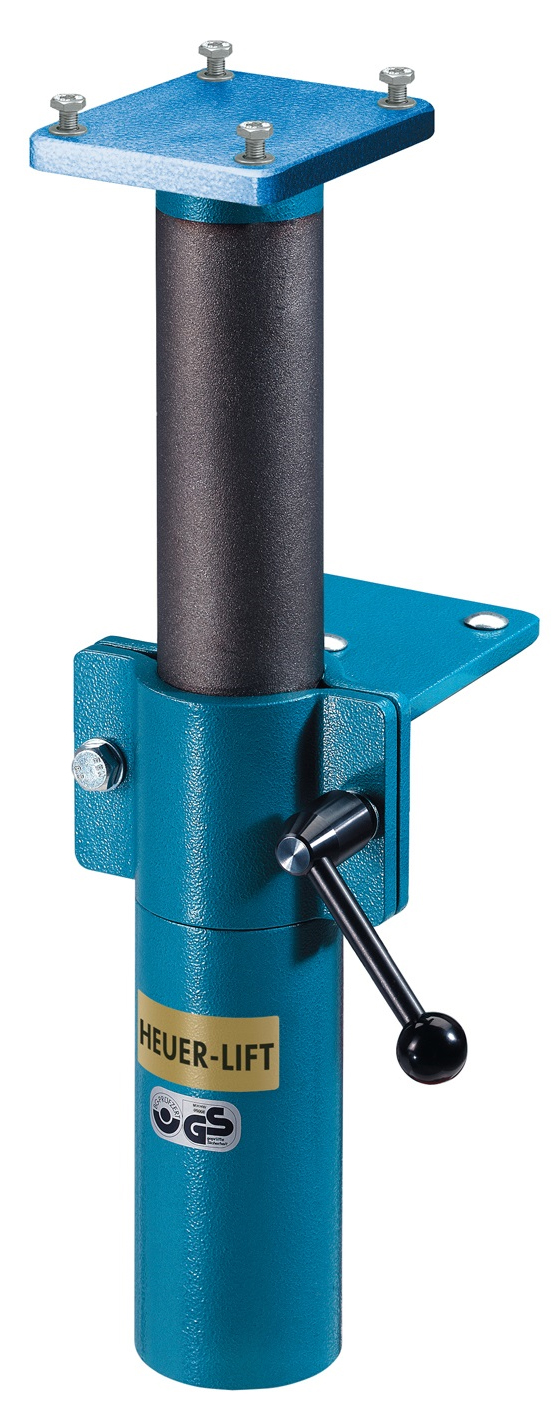

Höhenverstellgerät zum HEUER Schraubstock. Die perfekte Ergänzung für ergonomisches Arbeiten. So verschieden Körpergrösse, Werkstücke und die Art der Bearbeitung auch sein mögen, mit dem Schraubstock-Lift lässt sich der Schraubstock mühelos auf die optimalste Arbeitsposition einstellen.  Die Anpassung des Schraubstockes an die Körpergrösse ist besonders wichtig für die Auszubildenden in Schulen und Lehrwerkstätten, um gerade in der Wachstumsphase folgenschwere Haltungsschäden zu verhindern. Bei einer Vielzahl von Arbeiten, die am Schraubstock durchgeführt werden, sorgt das Höhenverstellgerät ausserdem für echte Arbeitserleichterung. Der Schraubstock kann mühelos, sicher und stufenlos um bis zu 200 mm in der Höhe verstellt und um 360° gedreht werden. Eine Gasdruckfeder, die auf das jeweilige Schraubstockgewicht abgestimmt ist, macht den Schraubstock praktisch gewichtslos, sodass dieser sich nach dem Lösen des Klemmhebels mit geringem Kraftaufwand in die gewünschte Arbeitsposition bringen lässt.

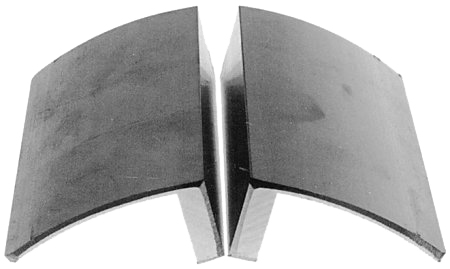

Leichtmetall, saubere Ausführung.

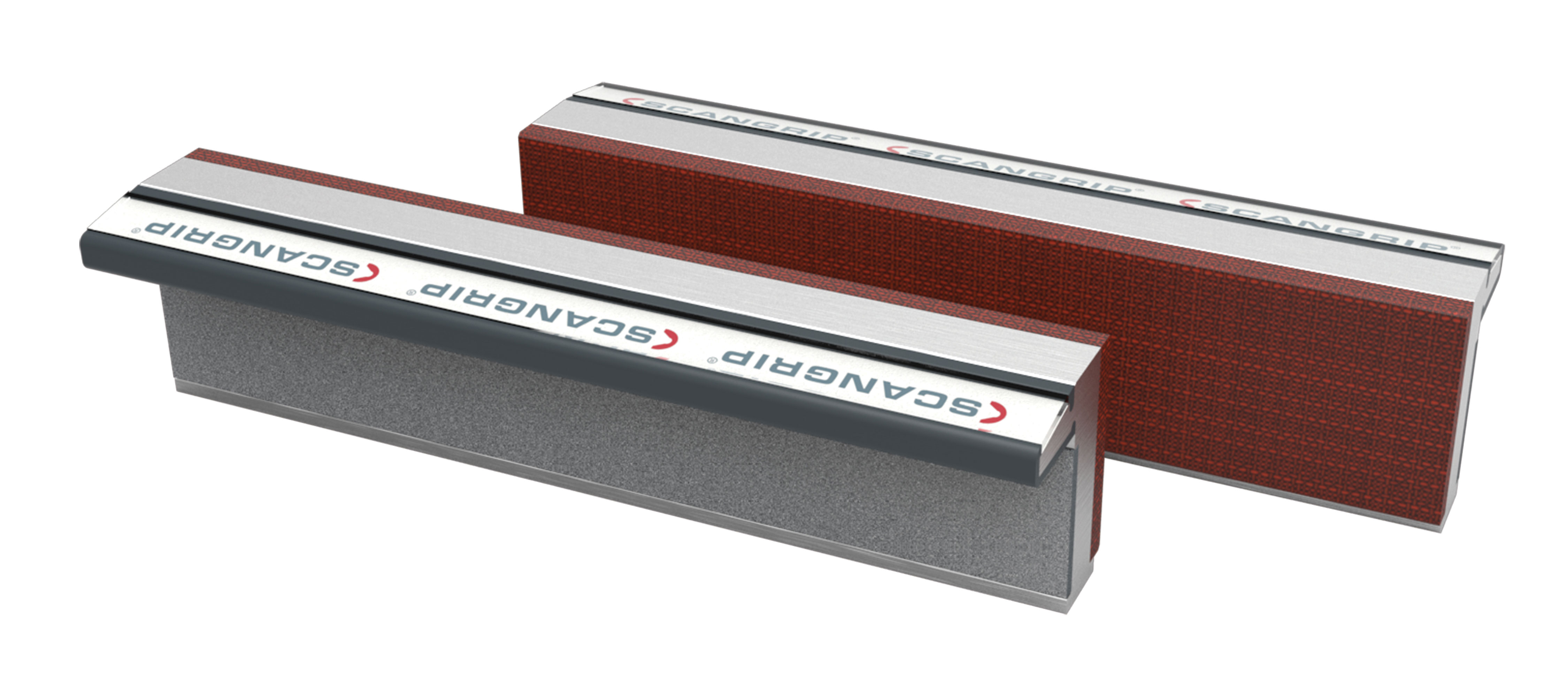

Schutzbacken aus gehärtetem Aluminium mit Fiberauflage. Die MAGNEFIX-Schutzbacken sind mit extrem kräftigen Magnetstreifen für schnelle und einfache Montage versehen. Der Magnetstreifen ist nur gegen den Schraubstock magnetisch und zieht deshalb nicht Eisenspäne und Schmutz an. Ausserdem wird das Werkstück nicht magnetiesiert.

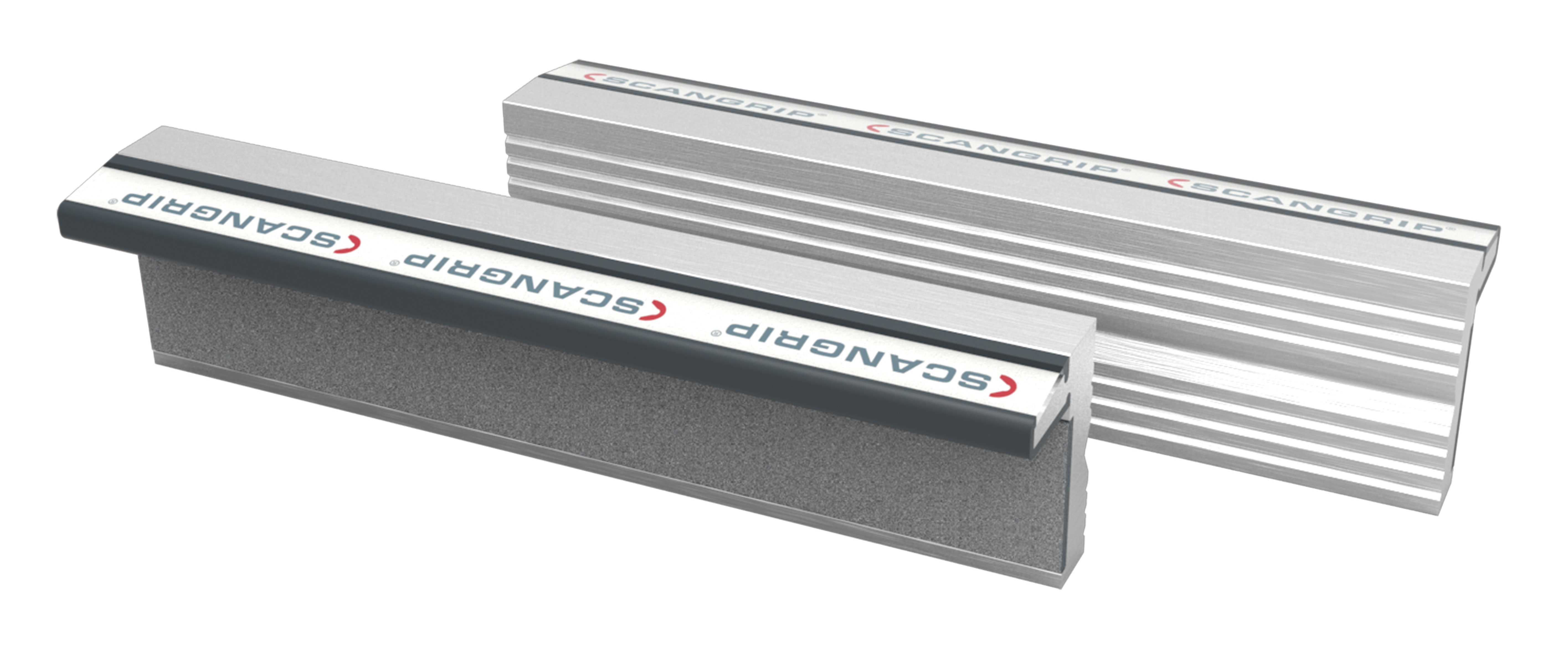

Neutrale Schutzbacke aus gehärtetem Aluminium. Die MAGNEFIX-Schutzbacken sind mit extrem kräftigen Magnetstreifen für schnelle und einfache Montage versehen. Der Magnetstreifen ist nur gegen den Schraubstock magnetisch und zieht deshalb nicht Eisenspäne und Schmutz an. Ausserdem wird das Werkstück nicht magnetiesiert.

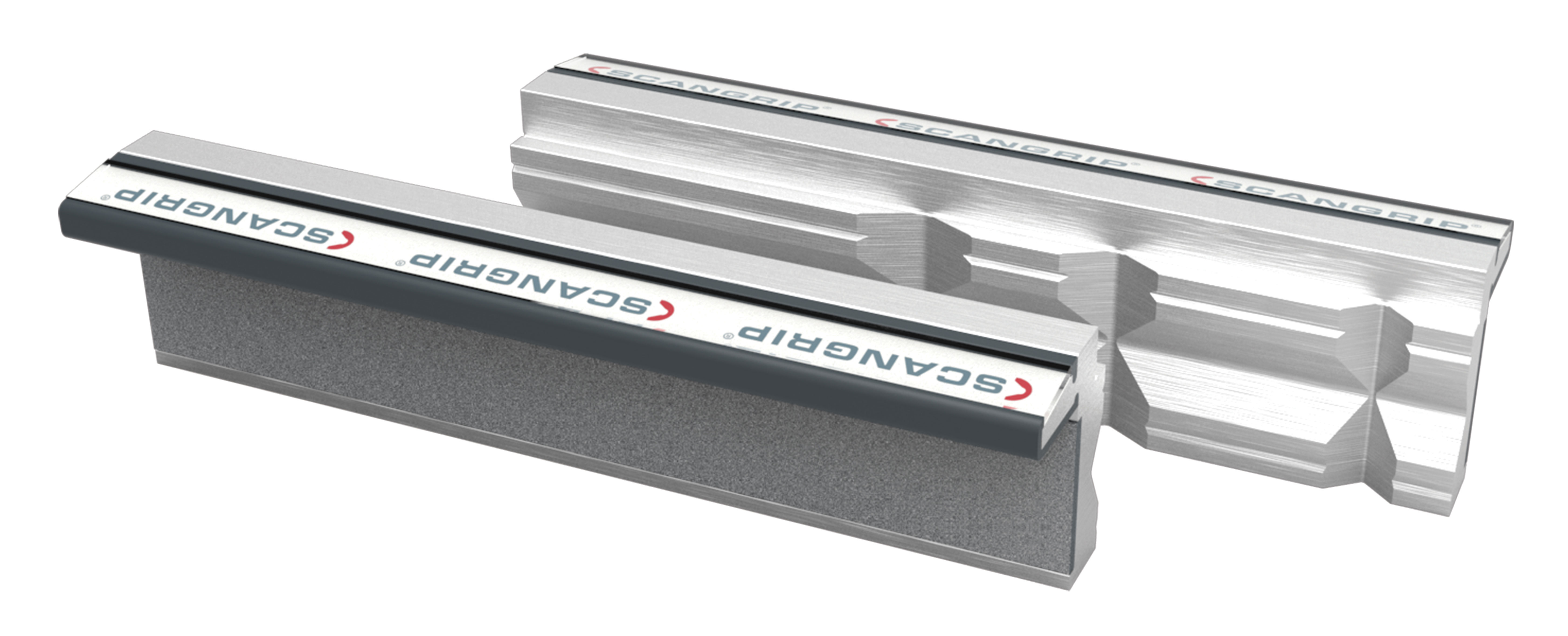

Prismatische Rohrschutzbacken aus gehärtetem Aluminium. Die MAGNEFIX-Schutzbacken sind mit extrem kräftigen Magnetstreifen für schnelle und einfache Montage versehen. Der Magnetstreifen ist nur gegen den Schraubstock magnetisch und zieht deshalb nicht Eisenspäne und Schmutz an. Ausserdem wird das Werkstück nicht magnetiesiert.

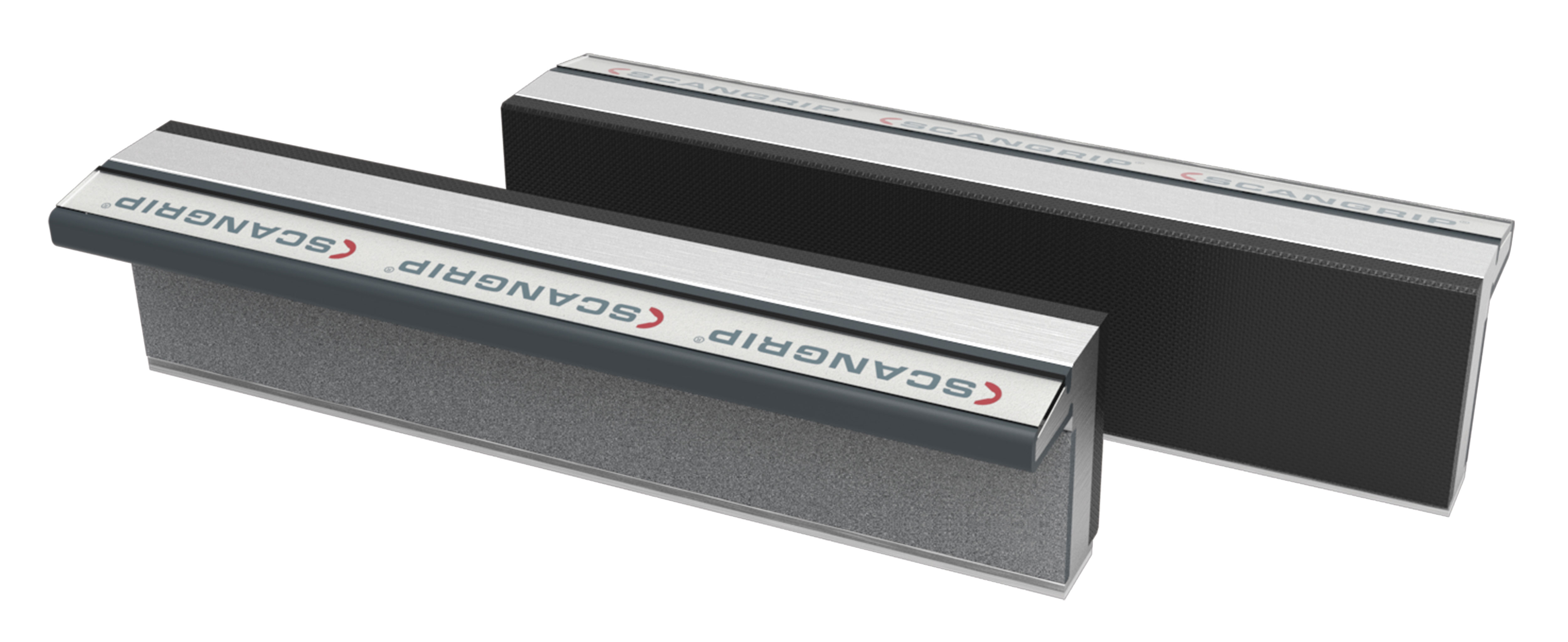

Schutzbacken aus gehärtetem Aluminium mit Gummiauflage. Die MAGNETFIX-Schutzbacken sind mit extrem kräftigen Magnetstreifen für schnelle und einfache Montage versehen. Der Magnetstreifen ist nur gegen den Schraubstock magnetisch und zieht deshalb nicht Eisenspäne und Schmutz an. Ausserdem wird das Werkstück nicht magnetisiert.
